Proceq作為無損檢測領域的領導者，其Profometer系列鋼筋定位及保護層測量?jī)x一直深受工程檢測單位的支持和信賴。

從早期的Profometer、Profometer1-4、Profometer5，到風靡一時的Profometer6，再到如今的Profometer最新版本PM8000，Proceq不斷創新，引領行業發展。

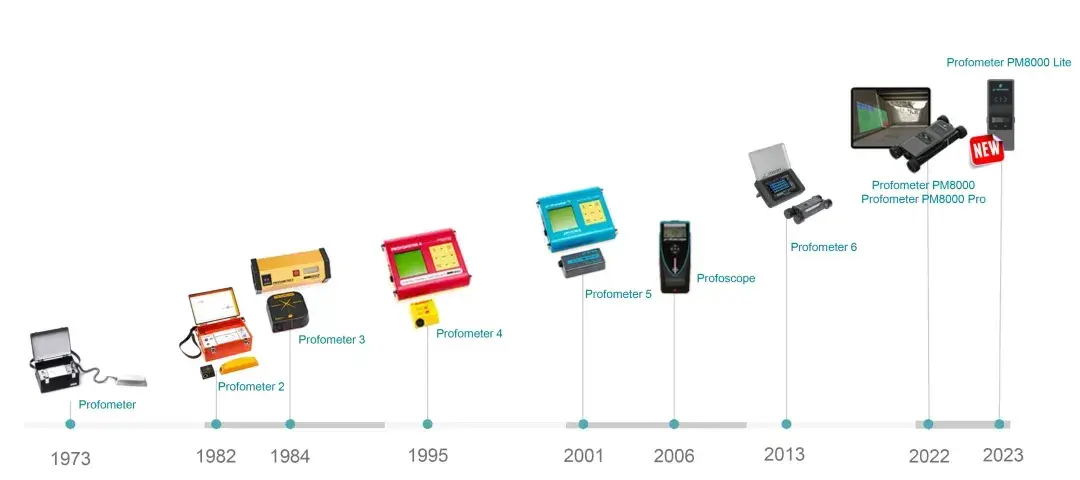

Proceq鋼筋掃描儀的研發歷史

PM8000的無損檢測原理PM8000采用電磁脈沖感應技術檢測鋼筋。傳感器中內置電子線圈，由脈沖電流進行定時充電，因而產生一個磁場。當鋼筋（或?qū)щ姴牧希┻M(jìn)入該磁場后，其表面產生渦流，誘發一個反向磁場。傳感器利用隨之出現的電壓變化進行測量，從而準確判斷鋼筋的位置和保護層，估算鋼筋直徑。

根據《混凝土結構設計規范》（GB50010-2010）保護層厚度是“以最外層鋼筋（包括箍筋、構造筋、分布筋等）的外緣計算混凝土的保護層厚度”。規范明確規定，混凝土保護層厚度的計算應以最外層鋼筋的外緣為基準，以確保混凝土構造構件的耐久性、受力鋼筋的有效錨固以及防火性能。

盡管規范中明確以箍筋作為鋼筋保護層厚度的基準，但考慮到國內檢測單位有以主筋作為基準測量混凝土厚度的需求，以下是使用PM8000鋼筋定位及保護層測量?jī)x進行測量的守則。
針對不同工況，PM8000的使用建議平面結構（測箍筋的保護層厚度）

• 掃描定位主筋后，將PM8000探頭平行于箍筋，掃描位置位于兩根主筋中間。



• 連接采集軟件profometer app（需安裝小車）。

• 測量預置：

1、測量模式：線性掃描
2、測量范圍：標準
3、單位：公制
4、封面偏移: 0
5、鋼筋直徑Ø1：根據實際設計值輸入
6、鋼筋直徑Ø2：根據實際設計值輸入
7、N.R.C：開啟
8、自動鋼筋間距a1：開啟
9、鋼筋間距a2（cm）：根據實際設計值輸入

未開啟NRC功能時，測得數據可能偏低；
開啟NRC功能后，數據與實際保護層厚度一致。
圓柱結構（測箍筋的保護層厚度）

• 取下PM8000探頭上的小車。

• 掃描定位主筋后，將探頭平行于箍筋，掃描位置同樣位于兩根主筋中間。

• 測量預置：

1、 鋼筋直徑Ø1：輸入箍筋（第一層鋼筋）實際設計值
2、 鋼筋直徑Ø2：輸入主筋（第二層鋼筋）實際設計值
3、 操作模式：Spot Scan
4、 混凝土保護層警報：根據保護層設計厚度輸入
5、 箍筋相鄰鋼筋修正：根據箍筋的間距輸入
6、 主筋相鄰鋼筋修正：根據主筋的間距輸入
7、 測量范圍：標準
8、 測量單位：中國計量（CHINESE METROLOGY）

平面結構（測主筋的保護層厚度）

• 掃描定位箍筋后，將PM8000探頭平行于主筋，掃描位置位于兩根箍筋中間。

• 連接采集軟件profometer app（需安裝小車）。

• 測量預置：

1、測量模式：線性掃描
2、測量范圍：標準
3、單位：公制
4、封面偏移: - 4
5、鋼筋直徑Ø1：根據主筋實際設計值輸入
6、鋼筋直徑Ø2：最小值
7、N.R.C：關閉
圓柱結構（測主筋的保護層厚度）

• 掃描定位箍筋后，將PM8000探頭平行于主筋，掃描位置同樣位于兩根箍筋的中間。

• 連接采集軟件profometer app（需安裝小車）。

• 測量預置：

1、測量模式：線性掃描
2、測量范圍：標準
3、單位：公制
4、封面偏移：- 5
5、鋼筋直徑Ø1：根據主筋實際設計值輸入
6、鋼筋直徑Ø2：最小值
7、N.R.C：關閉
保護層的厚度、間距統計和DBV分布PM8000和PM8000 Pro版支持“DBV統計”功能，可對鋼筋的分布和保護層厚度進行統計分析。DBV評估是根據德國DBV協會的標準進行，至少需要20個保護層讀數。

系統自動計算出分布函數F(cmin)以及閾值c(5%)和c(10%)。測量系列被接受后，c(x%)值顯示為綠色，否則為紅色。
中心線指示信號判讀在實際測試中，PM8000的中心線位置應盡量保持在上下兩根鋼筋的中間，如下圖。

如果中心線位置發生偏移，可根據軟件內的信號指示調整其位置。中心線位置合適時，信號指示清晰；偏上或偏下時，需根據指示進行調整。

中心線位置偏上

中心線位置偏下

結論：

PM8000作為Proceq新一代鋼筋定位及保護層測量?jī)x，不僅繼承了前代產品的優勢，更在檢測精度、操作便捷性和數據處理能力上實現了提升。

針對不同工況，用戶可根據上述建議進行靈活設置和操作，以確保檢測結果的準確性和可靠性。PM8000的廣泛應用將為工程建設提供更加堅實的技術支持。
