橋梁無損檢測是一種通過使用各種無損檢測技術和設備，對橋梁進行竣工驗收或周期性檢查，以評估其結構完整性和性能狀況的方法。通過這些技術的應用，我們可以及時發現隱患和病害，采取相應措施來修復和維護橋梁的結構。 更多資訊，請?jiān)L問巡鷹智檢官網

應用案例

某路橋公司想采用無損檢測方式對新建橋梁的箱梁進行檢測。重點檢測鋼筋保護層厚度、鋼筋結構完整性、混凝土預制件灌漿套筒密實度以及梁、板的整體均勻性等是否符合相關要求和工作規范。

挑戰

• 常規鋼筋保護層厚度檢測設備功能較單一，需要配置其他輔助設備才能完成綜合檢測的需要。

• 傳統設備只可定性檢測到混凝土內部是否存在鋼筋，對鋼筋整體結構缺乏有效地評估，容易少測或漏測。

• 使用沖擊回波法進行混凝土預制件灌漿套筒密實度的檢測，單次檢測的范圍較小，同時需要對回波信號進行信號處理和分析，導致全部構件檢測完成耗時很長，容易影響建設工程的進度。

• 針對梁、板的厚度和均勻性檢測，傳統設備的功能單一、數據簡單、缺乏對混凝土力學性質（如泊松比、脈沖速度、混凝土強度等）的有效分析。

解決方案

• 用PM8000 保護層測量儀進行混凝土內鋼筋定位和混凝土保護層厚度檢測 , 同時搭配 Corrosion 組件，評估鋼筋的銹蝕情況。

• 采用 GP 系列結構雷達探測混凝土內部多層鋼筋結構和波紋管分布情況 ,以無損的形式對鋼筋結構完整性進行檢測。
  利用超聲波對空氣介質的強反射特點，采用 PD8050 對混凝土構件的灌漿密實度情況進行定性測定 。在單面即可進行梁、板整體厚度和均勻性檢測。

項目成果

• PM8000 保護層測量?jī)x幫助客戶實現了內部鋼筋的精準定位，結合高精準的保護層厚度值，驗證了該混凝土構件符合設計要求和相關規范。通過 PM Corrosion 銹蝕儀測得的混凝土內鋼筋電位值，評估出測試區的混凝土耐腐蝕狀況。

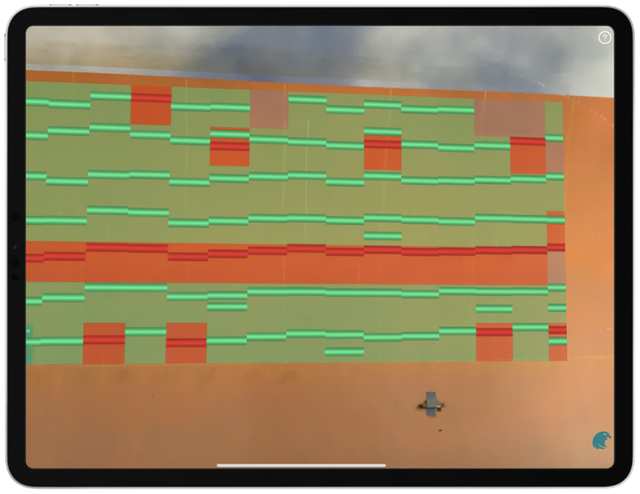

PM8000展示的該項目鋼筋保護層厚度分布圖，紅色表示保護層厚度薄，綠色表示厚度深

• 通過 GP 系列結構雷達，客戶在現場實時查看到混凝土內鋼筋結構和波紋管的 2D、3D 視圖和 AR視圖，并可將數據結果導出多種格式，進行儲存、分享。

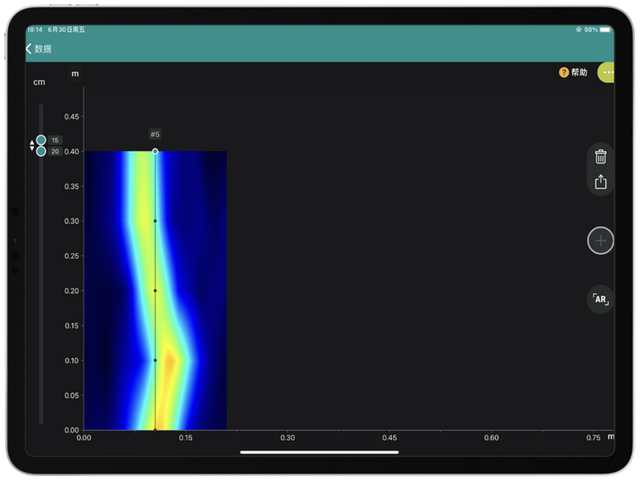

• PD8050 快速檢測出了預制件的灌漿套筒密實度情況（見下圖），極大提高了檢測效率，為客戶準確把握橋梁質量提供有效參考信息。

所有的檢測報告在現場一鍵輸出，并可通過云平臺實時分享給上級。維護運營部門及時獲得批準進行下一步的搶救維修工作，大幅提升了工作效率。
